Hướng dẫn tự lắp bi gầm ô tô cắm giắc zin 100% an toàn

Đối với những chủ xe yêu thích cảm giác tự tay nâng cấp và chăm sóc cho “vợ hai”, việc tự lắp bi gầm ô tô mang lại một trải nghiệm vô cùng thú vị và tiết kiệm chi phí đáng kể. Thế nhưng, chỉ một sơ suất nhỏ trong khâu tháo cản nhựa, cắm ngược cực âm dương hay đấu trích dây điện không chuẩn cũng có thể dẫn đến hậu quả đứt cầu chì, hấp hơi nước hoặc làm chói mắt xe ngược chiều. Nếu bạn đang lên kế hoạch tự nâng cấp hệ thống chiếu sáng tại nhà, bài viết này chính là “cẩm nang gối đầu giường” giúp bạn thao tác an toàn, căn chỉnh dải sáng chuẩn xác và tự tin đi đăng kiểm!

Tóm tắt nội dung chính

• Khả năng thực hiện: Dễ làm tại nhà nếu có pát zin và dây cắm giắc 100%; khó khi phải đục khoét cản nhựa hoặc trích dây điện.
• Dụng cụ chuẩn bị: Bộ tháo cản (tuýp 8-10-12mm, nẩy nhựa), bi gầm 2.0/3.0inch kèm pát zin, bộ rơ-le cắm giắc và bút thử điện.
• Quy trình 5 bước: Tháo cản/chắn bùn → Tháo đèn cũ → Lắp bi vào pát zin → Đấu giắc Pha/Cos → Test đèn & cố định dây.
• Cách đấu dây an toàn: Cos cắm giắc zin; Pha trích tín hiệu pha chính; nên dùng rơ-le nguồn rời lấy điện trực tiếp từ bình ắc quy.
• Căn chỉnh ánh sáng: Đỗ xe cách tường 5-7m, hạ đường cắt Cos thấp hơn tâm bi 5-10cm và siết chặt ốc định vị.
• Lỗi thường gặp: Hấp hơi nước (hở gioăng), ánh sáng rung (lỏng ốc pát), đèn nhấp nháy (ngược cực) và đứt cầu chì (quá tải).
• Đăng kiểm ô tô: Được đăng kiểm 100% (Thông tư 43/2023) nếu lắp pát zin, nhiệt màu 3000K-5500K và mặt cắt không chói mắt.
• Lý do chọn 1CAR GARA: Phụ tùng chính hãng bảo hành 24 tháng, cắm giắc zin 100%, chỉnh mặt cắt bằng máy Laser chuẩn xác.

Tự lắp bi gầm ô tô tại nhà có khó không?

Việc tự lắp bi gầm ô tô tại nhà không quá phức tạp nếu xe của bạn sử dụng bộ pát zin thiết kế riêng theo xe và bộ dây giắc chuyển đổi Plug & Play (cắm giắc zin 100%). Với các dòng xe đời mới, hộc đèn gầm thường có kích thước chuẩn 2.0inch hoặc 3.0inch, giúp việc gá đặt trở nên vô cùng nhanh chóng.

Tuy nhiên, độ khó sẽ tăng lên nếu xe của bạn chưa có hộc đèn gầm nguyên bản, phải khoét cản nhựa hoặc đòi hỏi phải trích dây điện nguồn. Nếu không nắm vững sơ đồ mạch điện, việc tự thao tác có thể dẫn đến chập cháy cầu chì, hỏng hộp điều khiển thân xe (BCM) hoặc làm lệch góc chiếu sáng nghiêm trọng.

Lời khuyên từ 1CAR GARA: Nếu bạn chưa từng tháo cản nhựa hoặc không có thiết bị đo điện cơ bản, hãy ưu tiên chọn mua các bộ kit bi gầm cắm giắc zin chuyên dụng hoặc nhờ sự hỗ trợ từ kỹ thuật viên có kinh nghiệm.

Xem thêm: Độ bi gầm ô tô giá rẻ cắm giắc zin 100% | Bảo hành 24 tháng

Cần chuẩn bị dụng cụ gì khi tự lắp bi gầm ô tô?

Để quá trình tự lắp bi gầm ô tô diễn ra suôn sẻ và an toàn, bạn cần chuẩn bị đầy đủ các dụng cụ cơ khí và thiết bị điện chuyên dụng sau đây:

• Bộ dụng cụ tháo cản: Bộ cờ-lê, mỏ-lết, đầu tuýp (size 8, 10, 12mm), tô-vít 4 cạnh và bộ nẩy nhựa tháo phe/chốt cản chuyên dụng.
• Bộ bi gầm & pát zin theo xe: Quả bi gầm (LED hoặc Laser 2.0/3.0inch) kèm pát gắn tương thích chính xác với dòng xe của bạn.
• Bộ dây rơ-le & giắc chuyển đổi: Dây cắm giắc zin kết nối trực tiếp với chân cắm đèn gầm nguyên bản (chân H11, 9005, 9006, HB4…).
• Dụng cụ hỗ trợ điện: Băng keo điện chống cháy, dây thít nhựa (cable ties), ống gen co nhiệt và máy sấy tóc/bật lửa.
• Thiết bị đo & căn chỉnh: Đèn pin, bút thử điện 12V, lục giác chỉnh ốc bi gầm và cuộn băng dính giấy dùng để đánh dấu đường cắt sáng trên tường.

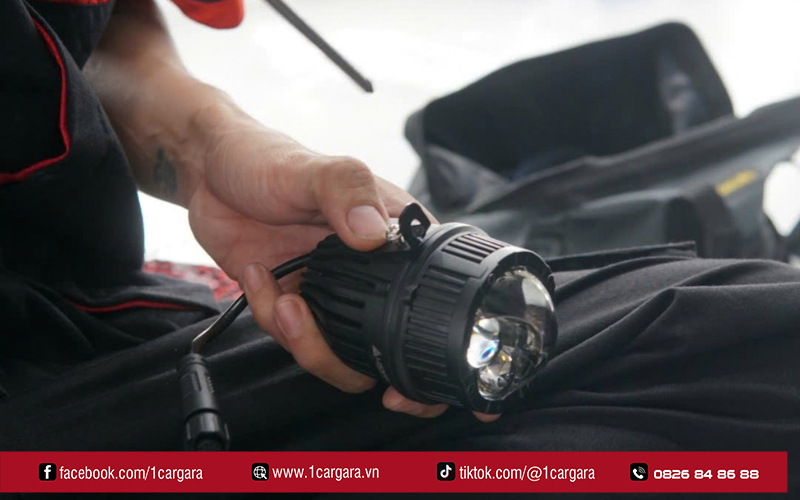

Quy trình tự lắp bi gầm ô tô gồm mấy bước?

Thực hiện đúng quy trình 5 bước dưới đây sẽ giúp bạn hoàn thành việc tự lắp bi gầm ô tô một cách chuẩn xác, an toàn như thợ chuyên nghiệp:

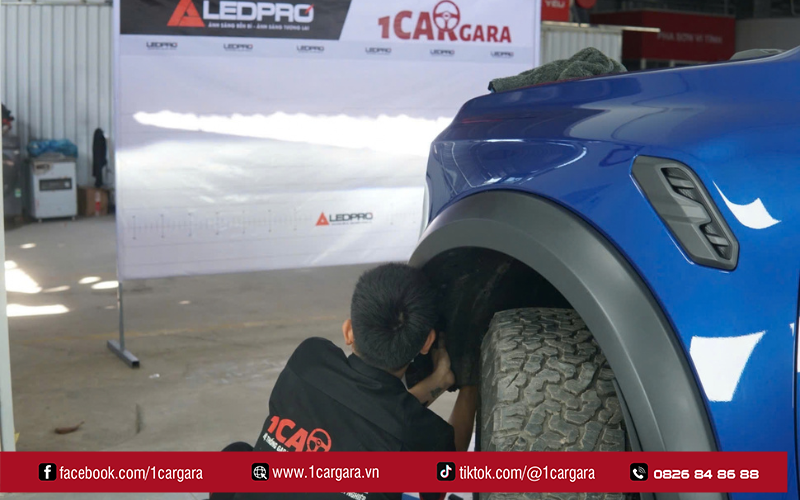

1. Tiếp cận hốc đèn gầm: Tùy thuộc vào thiết kế từng dòng xe, bạn có thể tháo toàn bộ cản trước hoặc chỉ cần tháo tấm chắn bùn lòng chắn bánh xe phía trước. Dùng nẩy nhựa tháo các chốt nhựa và ốc hông cản để tạo khoảng trống thao tác.
2. Tháo cụm đèn gầm nguyên bản: Rút giắc cắm điện của đèn gầm nguyên bản. Dùng tô-vít tháo các ốc giữ cụm đèn halo/xenon cũ ra khỏi vị trí giá đỡ nhựa trên cản xe.
3. Lắp quả bi gầm mới vào pát zin: Cố định quả bi gầm LED/Laser mới vào khung pát chuyên dụng đi kèm. Sau đó, siết chặt các ốc vị trí nhưng giữ lại ốc chỉnh cao thấp để dễ dàng căn chỉnh ánh sáng ở bước sau.
4. Kết nối hệ thống dây điện: Cắm trực tiếp giắc nguồn của bi gầm vào giắc cắm zin trên xe. Nếu bi gầm có thêm tính năng Pha/Cos, tiến hành trích/cắm giắc trích tín hiệu Pha từ cụm đèn pha phía trên.
5. Kiểm tra vận hành và cố định: Bật công tắc kiểm tra tính năng Cos (chiếu gần) và Pha (chiếu xa). Dùng dây thít nhựa cố định gọn gàng bộ dây điện và cuộn Ballast/Driver vào khung sườn xe để tránh va đập gây tiếng kêu khi di chuyển.

Cách đấu dây điện bi gầm pha cos như thế nào an toàn?

Sơ đồ đấu dây điện là yếu tố quyết định đến độ bền của hệ thống điện khi bạn tự lắp bi gầm ô tô. Đa số các dòng bi gầm hiện nay đều có 2 cụm dây chính: cụm dây nguồn Cos và cụm dây màn sập Pha.

Cụm dây bi gầm	Vị trí kết nối trên xe	Lưu ý an toàn
Dây nguồn chính (Cos)	Cắm trực tiếp vào giắc cắm đèn gầm nguyên bản	Đảm bảo đúng chiều âm (-) và dương (+) của giắc cắm.
Dây màn sập (Pha)	Đấu song song vào dây dương (+) của đèn Pha chính	Nên dùng giắc trích dây chuyên dụng (tap connector), không tuốt vỏ dây.
Bộ dây Rơ-le (nếu có)	Lấy nguồn trực tiếp từ cọc dương (+) bình ắc quy	Bắt buộc phải có cầu chì bảo vệ 15A-20A trên dây dương.

Việc sử dụng bộ rơ-le nguồn rời giúp lấy điện trực tiếp từ bình ắc quy, giảm tải hoàn toàn cho hệ thống dây điện nguyên bản của xe. Tránh tình trạng báo lỗi màn hình ODO hoặc nhấp nháy đèn khi bật Pha.

Căn chỉnh mặt cắt ánh sáng bi gầm đúng cách ra sao?

Sau khi gá lắp xong, việc căn chỉnh đường cắt sáng là bước bắt buộc để giúp xe chiếu sáng bám đường tốt mà không làm chói mắt người đi ngược chiều. Bạn tiến hành theo các bước sau:

1. Đỗ xe vuông góc với tường phẳng: Đỗ xe trên mặt phẳng, cách bức tường khoảng 5m-7m.
2. Đánh dấu tâm đèn: Dùng băng dính giấy dán lên tường đánh dấu chiều cao từ tâm quả bi gầm xuống mặt đất.
3. Chỉnh độ cao đường cắt (Cut-off line): Đường cắt sáng Cos của bi gầm phải nằm thấp hơn vị trí tâm đèn đã đánh dấu khoảng 5cm-10cm (độ dốc chùm sáng khoảng 1% – 1.5%).
4. Chỉnh độ song song: Đảm bảo hai tâm sáng Cos của bi trái và bi phải song song với nhau, không chụm vào giữa hoặc lệch ra hai bên hông.
5. Siết chặt ốc định vị: Sau khi chỉnh chuẩn, siết chặt các ốc hông pát để cố định góc chiếu trước khi tháo lắp lại cản xe.

Những lỗi thường gặp khi tự lắp bi gầm ô tô là gì?

Trong quá trình tự lắp bi gầm ô tô, người dùng rất dễ gặp phải những sự cố dưới đây do thiếu kinh nghiệm thực tế:

• Đèn bị đọng hơi nước bên trong: Do không siết chặt nắp cao su chống nước hoặc làm rách gioăng cao su bảo vệ ở cổ giắc cắm, khiến nước mưa xâm nhập khi rửa xe.
• Ánh sáng bị rung khi xe chạy: Nguyên nhân do ốc cố định pát bi gầm không được siết chặt hoặc pát độ bị mềm, không đủ độ cứng chịu lực rung từ cản xe.
• Đèn không sáng hoặc nhấp nháy: Do cắm ngược chiều cực âm/dương của giắc cắm zin hoặc do tiếp xúc giắc cắm bị lỏng, hoen gỉ.
• Bị đứt cầu chì xe: Do đấu sai dây pha cos gây chập mạch hoặc sử dụng dòng bi gầm công suất quá lớn (>60W) vượt quá dòng tải của dây zin mà không dùng rơ-le.

Tự lắp bi gầm ô tô có đăng kiểm được không?

Theo quy định mới nhất tại Thông tư 43/2023/TT-BGTVT sửa đổi về cải tạo xe cơ giới, việc thay thế cụm đèn sương mù (bi gầm) được phép đăng kiểm bình thường nếu đáp ứng đầy đủ các tiêu chuẩn kỹ thuật sau:

• Không thay đổi kết cấu hình dáng xe: Sử dụng pát zin, không đục đẽo, cắt gọt cản trước làm biến dạng thiết kế nguyên bản.
• Cường độ và màu sắc ánh sáng chuẩn: Ánh sáng không vượt quá ngưỡng cho phép, màu ánh sáng nằm trong dải từ 3000K (vàng phá sương) đến 5500K (trắng ấm).
• Đường cắt sáng chuẩn xác: Mặt cắt Cos phải sắc nét, nghiêng về bên phải và tuyệt đối không chiếu hắt lên cao gây chói mắt cho phương tiện đối diện.
• An toàn hệ thống điện: Dây dẫn không hở, có ống bọc bảo vệ và không gây nguy cơ chập cháy.

Do đó, nếu bạn tự lắp bi gầm ô tô đúng kỹ thuật, chọn sản phẩm chính hãng có mặt cắt đẹp và cắm giắc zin thì hoàn toàn yên tâm khi đi đăng kiểm.

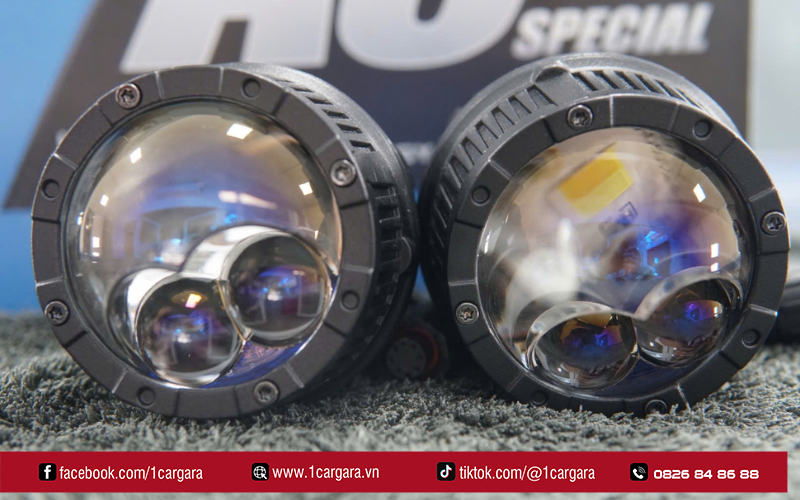

Tại sao nên lựa chọn lắp bi gầm ô tô tại 1CAR GARA?

Dù việc tự lắp bi gầm ô tô mang lại trải nghiệm thú vị, nhưng nếu bạn muốn tiết kiệm thời gian. Đảm bảo tính thẩm mỹ hoàn hảo và an toàn tuyệt đối cho hệ thống điện, dịch vụ chuyên nghiệp tại 1CAR GARA chính là giải pháp tối ưu.

• Sản phẩm chính hãng 100%: Phân phối các dòng bi gầm LED/Laser bán chạy nhất hiện nay từ X-Light, Titan, Vision, GTR với chính sách bảo hành 24 tháng (1 đổi 1).
• Thi công cắm giắc zin chuyên nghiệp: 100% sử dụng pát zin theo xe, dây giắc chuyển đổi cao cấp, nói KHÔNG với cắt trích dây điện nguyên bản.
• Căn chỉnh bằng máy Laser chuẩn xác: Hệ thống phòng căn chỉnh ánh sáng chuyên dùng giúp canh chỉnh đường cắt sáng chuẩn đến từng milimet, đảm bảo không chói mắt và đỗ đăng kiểm 100%.
• Đội ngũ kỹ thuật viên giàu kinh nghiệm: Tháo lắp cản xe tỉ mỉ, không làm gãy chốt nhựa, không để lại vết hở cản.

Xem thêm chi tiết: Quy trình 5 bước trong cách lắp đèn bi gầm ô tô chuẩn zin an toàn điện 100%

Lời kết

Việc tự lắp bi gầm ô tô tại nhà hoàn toàn nằm trong tầm tay nếu bạn chuẩn bị đầy đủ dụng cụ, sử dụng các bộ kit pát zin cắm giắc 100% và tuân thủ đúng kỹ thuật căn chỉnh mặt cắt ánh sáng. Tuy nhiên, nếu bạn không có nhiều thời gian, thiếu dụng cụ tháo lắp chuyên dụng hoặc muốn đảm bảo hệ thống điện an toàn tuyệt đối, hãy để đội ngũ kỹ thuật viên lành nghề tại 1CAR GARA hỗ trợ bạn. Liên hệ ngay Hotline 1CAR GARA để được tư vấn dòng bi gầm LED/Laser phù hợp nhất và trải nghiệm dịch vụ thi công chuẩn chỉnh, bao đậu đăng kiểm 100%!

---
