Hộp ECU ô tô nằm ở đâu? 4 Vị trí phổ biến và lưu ý sửa chữa tránh “chết” hộp

ECU ô tô nằm ở đâu là thắc mắc của nhiều tài xế khi xe gặp lỗi hệ thống điện, bị ngập nước hoặc cần cắm máy chẩn đoán quét mã lỗi. Thông thường, hộp ECU (Engine Control Unit) được bố trí ở bên trong khoang động cơ (cạnh bình ắc quy/hộp cầu chì), phía sau hộc để đồ bên phụ (bảng taplo), dưới thảm sàn xe hoặc ngay dưới bệ tỳ tay trung tâm. Nếu chiếc xe của bạn đang có biểu hiện báo lỗi cá vàng (Check Engine), bỏ máy, mất lửa hoặc vừa lội qua vùng ngập nước và bạn muốn tìm chính xác vị trí của “bộ não” này để kiểm tra, bài viết dưới đây sẽ định vị chi tiết cho từng dòng xe.

Tóm tắt nội dung chính

• Ý nghĩa: Bộ não điều khiển xe; biết vị trí để phòng tránh ngập nước và kiểm soát khi độ chế điện.
• Vị trí: Khoang máy (cạnh ắc quy), sau hộc đồ bên phụ, dưới bệ tỳ tay hoặc dưới thảm sàn xe.
• Nhận diện: Hộp nhôm có cánh tản nhiệt, to bằng sổ tay, đuôi có chùm giắc điện lớn và tem mã vạch.
• Dấu hiệu hỏng: Đèn Check Engine lỗi, máy giật cục/chết đột ngột, hao xăng, máy quét OBD2 mất kết nối.
• Nguyên nhân: Vào nước (ngập/rửa máy), sốc điện do đấu nối phụ kiện sai cách, nứt mạch do rung lắc.
• Xử lý tại gara: Quét lỗi OBD → Đo nguồn/mass → Nội soi vi mạch → Thay IC cháy hoặc chạy lại phần mềm.
• Cảnh báo: Tuyệt đối không tự làm tại nhà vì dễ gây tĩnh điện làm chết hộp vĩnh viễn và gãy chân giắc.

Hộp ECU ô tô là gì và tại sao bạn cần biết vị trí của nó?

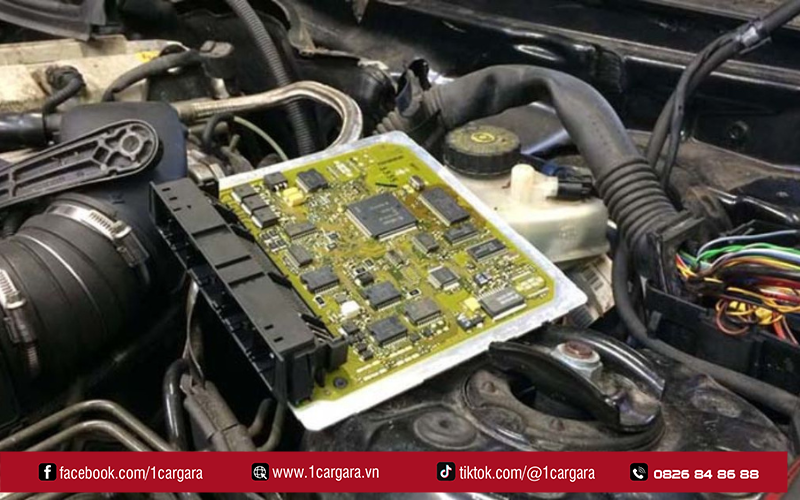

ECU (Engine Control Unit) được ví như “bộ não” điều khiển toàn bộ các hoạt động cốt lõi của xe như: thời điểm phun nhiên liệu, góc đánh lửa, kiểm tra khí thải, và giám sát các cảm biến. Khi ECU hoạt động ổn định, xe sẽ vận hành mượt mà và tối ưu lượng xăng tiêu thụ.

Biết được vị trí ECU giúp bạn chủ động bảo vệ bộ phận đắt tiền này trong các tình huống khẩn cấp. Ví dụ: khi xe đi vào vùng ngập nước, nếu biết ECU nằm dưới sàn xe, bạn sẽ lập tức tắt máy để tránh nước tràn vào gây chập mạch. Hoặc khi thợ xe đấu nối camera hành trình, đèn LED, bạn có thể giám sát để họ không chích dây bừa bãi làm sốc điện hỏng hộp.

Xem thêm: Sửa ECU ô tô & Chẩn đoán và khắc phục lỗi nhanh chóng

Những vị trí lắp đặt ECU ô tô phổ biến nhất trên các dòng xe hiện nay ở đâu?

Tùy vào triết lý thiết kế của từng hãng xe (Xe Nhật, Hàn, Đức) và không gian khoang máy, hộp ECU sẽ được giấu ở một trong bốn khu vực cụ thể sau:

• Bên trong khoang máy: ECU được cố định ngay sát vách ngăn cabin, cạnh bình ắc quy hoặc phía sau cụm đèn pha. Vị trí này giúp rút ngắn chiều dài dây điện nối từ các cảm biến động cơ về hộp, thường thấy trên xe Toyota Vios, Innova, Kia Morning.
• Sau hộc để đồ phía hành khách (bên phụ): Đây là vị trí cực kỳ an toàn, tránh được mưa nắng và nhiệt độ cao. Bạn chỉ cần mở hộc đồ, bóp hai lẫy nhựa để hạ nắp xuống là sẽ thấy hộp ECU bằng nhôm đúc gắn trên vách.
• Dưới bệ tỳ tay trung tâm: Nằm ở khu vực yên ngựa giữa ghế lái và ghế phụ. Vị trí này thường kết hợp luôn cả cảm biến túi khí và cảm biến độ nghiêng thân xe.
• Dưới thảm sàn xe hoặc gầm ghế: Một số dòng xe SUV hoặc xe bán tải đời cũ đặt ECU dưới sàn. Đây là vị trí nguy hiểm nhất nếu xe không may bị ngập nước hoặc bị đổ nước từ chai súc két ra sàn.

Làm thế nào để nhận diện chính xác hình dáng hộp ECU ô tô?

Khi đã tiếp cận được các khu vực nghi vấn, bạn có thể dễ dàng nhận ra hộp ECU thông qua các đặc điểm nhận dạng trực quan sau:

Hộp ECU luôn có vỏ bọc bằng hợp kim nhôm đúc cứng cáp hoặc nhựa chịu nhiệt cao cấp, xung quanh thân hộp thường có các cánh tản nhiệt bằng kim loại chạy dọc. Kích thước của hộp to khoảng bằng một cuốn sổ tay hoặc một chiếc máy tính bảng mini.

Dấu hiệu rõ ràng nhất là ở phần đuôi của hộp luôn có từ 2 đến 4 giắc cắm điện cỡ lớn với hàng trăm sợi dây điện đa sắc màu ôm gọn vào trong. Trên mặt hộp luôn dán tem bạc chứa mã vạch, tên nhà sản xuất linh kiện (Bosch, Denso, Delphi, Continental…) cùng thông số ký hiệu đời xe (Part Number) rõ ràng.

Những dấu hiệu nào cảnh báo hộp ECU ô tô của bạn đang gặp nguy hiểm?

Khi “bộ não” điều khiển bắt đầu gặp trục trặc, hệ thống sẽ gửi tín hiệu cảnh báo thông qua các hiện tượng vận hành bất thường của xe:

1. Đèn Check Engine sáng nhấp nháy hoặc không sáng khi bật khóa: Thông thường khi bật khóa điện, đèn Check Engine phải sáng rồi tắt khi nổ máy. Nếu đèn này mất hẳn hoặc nhấp nháy liên tục, có thể ECU đã mất nguồn cấp.
2. Động cơ bị bỏ máy (Misfire), khó nổ hoặc chết máy đột ngột: ECU đưa ra sai lệch về thời gian phun xăng hoặc mất tín hiệu kích lửa bugi khiến xe giật cục, lịm máy khi đang chạy.
3. Xe ăn xăng bất thường và khói xả có mùi khét: Do lỗi phần mềm hoặc mạch xử lý bên trong khiến ECU tính toán sai lượng không khí, dẫn đến tình trạng phun thừa xăng gây ngột ngạt buồng đốt.
4. Mất kết nối với máy chẩn đoán OBD2: Khi kỹ thuật viên cắm máy quét lỗi vào cổng OBD nhưng máy báo “No Communication” (Không phản hồi), chứng tỏ ECU đã bị cô lập mạch do hỏng hóc bên trong.

Tại sao hộp ECU ô tô lại bị hỏng và cách phòng tránh như thế nào?

Mặc dù có tuổi thọ rất cao, hầu như đi liền theo đời xe, nhưng ECU vẫn có thể bị “khai tử” do 3 nguyên nhân chủ quan từ người dùng:

• Bị vô nước, ẩm mốc: Đây là nguyên nhân hàng đầu. Xe đi ngập nước, rửa khoang máy bằng vòi áp lực cao không che chắn, hoặc bục đường ống nước sưởi điều hòa dột thẳng vào hộp làm chập các chân chíp vi xử lý.
• Sốc điện do đấu nối phụ kiện sai kỹ thuật: Tự ý câu trích dây điện để độ loa, đèn công suất lớn, hoặc đấu lộn cọc bình ắc quy khi câu bình kích nổ khiến dòng điện dội ngược làm cháy diode bảo vệ của ECU.
• Tuổi thọ và rung động: Sau nhiều năm chịu rung lắc và nhiệt độ cao trong khoang máy, các mối hàn chì trên bo mạch bị nứt gãy, gây ra hiện tượng lúc tiếp xúc lúc không.

Quy trình kiểm tra và xử lý khi nghi ngờ ECU bị lỗi tại Gara diễn ra ra sao?

Tại 1CAR GARA, việc chẩn đoán ECU được thực hiện nghiêm ngặt bằng máy móc chuyên dụng để tránh chẩn đoán sai bệnh làm phát sinh chi phí của khách hàng:

• Bước 1: Quét lỗi hệ thống bằng máy OBD chuyên hãng. Kỹ thuật viên kết nối máy chẩn đoán để đọc dữ liệu đóng băng (Freeze Frame Data) xem hệ thống điện đang gặp lỗi ở dải mạch nào.
• Bước 2: Kiểm tra nguồn và dây Mass. Đo đạc xem cầu chì cấp nguồn cho ECU có bị đứt không, dây nối đất (Mass) thân vỏ có bị rỉ sét làm mất dòng hay không.

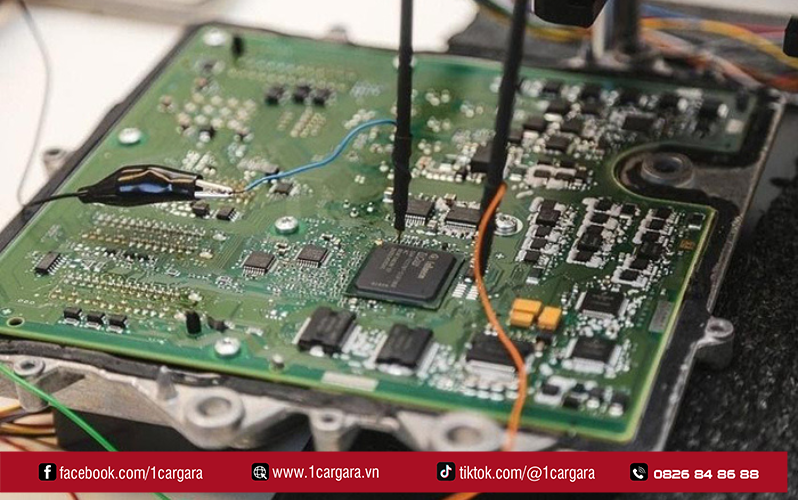

• Bước 3: Tháo hộp nội soi bo mạch. Nếu xác định lỗi nội bộ, hộp ECU sẽ được tháo ra khỏi xe, đưa vào phòng kỹ thuật điện tử để dùng kính hiển vi soi các IC, tụ điện xem có vết cháy sạm hay chân rết bị mục rỉ do nước không.
• Bước 4: Sửa chữa phần cứng hoặc chạy lại phần mềm (Remap/Flash). Tiến hành thay thế IC bị cháy, câu lại mạch điện hoặc dùng thiết bị nạp phần mềm để nạp lại dữ liệu gốc (Firmware) cho hộp.

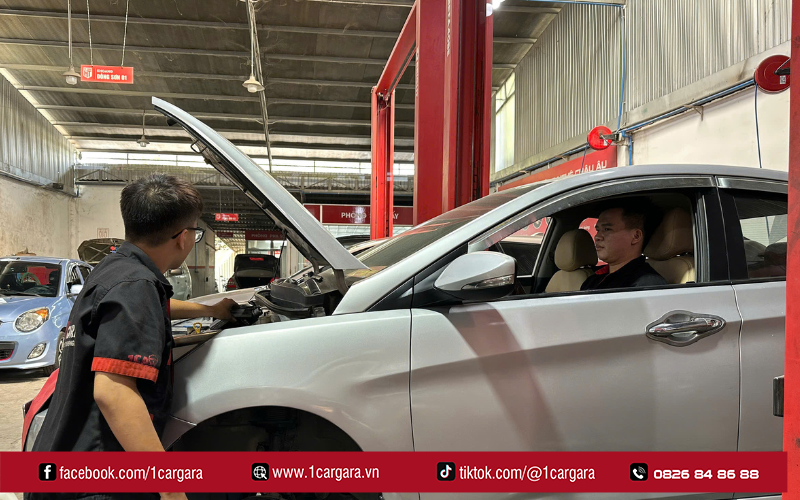

Có nên tự tháo lắp và sửa chữa ECU ô tô tại nhà không?

Tuyệt đối KHÔNG. ECU là thiết bị điện tử có mật độ linh kiện vi mạch siêu nhỏ và cực kỳ nhạy cảm với tĩnh điện từ tay người.

Việc tự ý rút giắc cắm khi chưa ngắt ắc quy có thể làm phóng tia lửa điện gây cháy vĩnh viễn chip nhớ ROM bên trong hộp. Hơn nữa, việc sửa chữa ECU đòi hỏi các máy khò nhiệt dán chíp, máy đo xung dao động (Oscilloscope) mà các bộ dụng cụ gia đình không thể có. Nếu cắm sai giắc hoặc làm gãy một chân pin trong cụm giắc cắm, bạn sẽ phải trả giá bằng việc thay mới toàn bộ hộp ECU với chi phí lên tới hàng chục triệu đồng.

Xem thêm chi tiết: 6 Bước hướng dẫn kích bình xe ô tô an toàn, chống cháy nổ ECU 2026

Lời kết

Nếu chiếc xe của bạn đang gặp các trục trặc về hệ thống điện, báo lỗi Check Engine dai dẳng hoặc cần cứu hộ hộp ECU bị vào nước, hãy đến ngay với 1CAR GARA. Chúng tôi sở hữu phòng kỹ thuật điện tử chuyên sâu với máy móc chẩn đoán hiện đại nhất, cam kết bắt đúng bệnh, sửa chữa chính xác và an toàn tuyệt đối cho xế yêu của bạn!
