5 Thành phần cốt lõi trong cấu tạo lốc lạnh ô tô và nguyên lý vận hành 2026

Cấu tạo lốc lạnh ô tô (máy nén) bao gồm các bộ phận chính: vỏ máy, piston (hoặc đĩa xoay), van hút/xả, ly hợp từ (mâm ép) và hệ thống trục khuỷu bôi trơn. Lốc lạnh hoạt động như một chiếc bơm cao áp, có nhiệm vụ hút môi chất lạnh ở dạng khí áp suất thấp từ dàn lạnh, sau đó nén lên áp suất cao và nhiệt độ cao trước khi đẩy sang dàn nóng. Hiểu rõ cấu tạo giúp chủ xe nhận biết sớm các hư hỏng như tiếng kêu lạ từ vòng bi đầu lốc hay tình trạng lốc không hít, từ đó có phương án bảo trì dầu lạnh đúng cách. Tại 1CAR GARA, chúng tôi chuyên cung cấp giải pháp sửa chữa và thay thế lốc lạnh chính hãng, đảm bảo hệ thống điều hòa vận hành êm ái và mát sâu nhất.

Tóm tắt nội dung chính

• Thành phần cốt lõi: Gồm Piston, xi-lanh, đĩa chéo, bộ ly hợp điện từ (mâm ép) và hệ thống van hút/xả đóng vai trò như bộ khung vận hành.
• Nguyên lý cơ khí: Trục lốc quay làm piston tịnh tiến để thực hiện chu trình: Hút gas áp suất thấp -> Nén thành gas áp suất cao -> Xả ra dàn nóng.
• Phân loại lốc: Phổ biến là lốc piston (bền), lốc xoắn ốc (êm – dùng cho xe điện) và lốc biến thiên (tiết kiệm nhiên liệu).
• Vai trò dầu lạnh: Giúp bôi trơn piston, làm kín các van và tản nhiệt; là yếu tố quyết định độ bền của toàn bộ máy nén.
• Hư hỏng thường gặp: Cháy cuộn từ, hỏng vòng bi đầu lốc, hở phớt gây rò rỉ gas hoặc mòn piston do thiếu dầu bôi trơn.
• Tại sao chọn 1CAR GARA: Thợ am hiểu sơ đồ kỹ thuật mọi dòng xe, thiết bị chẩn đoán hiện đại và linh kiện thay thế chuẩn chính hãng.
• Cơ chế đóng ngắt: Sử dụng lực hút nam châm điện từ để kết nối hoặc ngắt sức mạnh từ động cơ tới máy nén thông qua ly hợp.

Cấu tạo chi tiết bên trong lốc lạnh ô tô bao gồm những bộ phận nào?

Để một hệ thống điều hòa hoạt động trơn tru, cấu tạo của lốc lạnh phải cực kỳ chính xác. Dưới đây là các thành phần “xương sống” bên trong máy nén:

• Piston và Xi-lanh: Đây là bộ phận thực hiện việc nén khí. Tùy vào loại lốc mà có thể có từ 5 đến 10 piston được sắp xếp đối xứng. Chuyển động của piston tạo ra áp suất cực lớn để nén gas lạnh.
• Đĩa chéo (Swash Plate): Gắn trên trục chính của lốc, đĩa chéo có nhiệm vụ chuyển đổi chuyển động quay của trục thành chuyển động tịnh tiến của piston. Độ nghiêng của đĩa chéo quyết định công suất nén của lốc.
• Bộ ly hợp điện từ (Magnetic Clutch): Nằm ở đầu lốc lạnh, bao gồm cuộn dây điện từ, puly và mâm ép. Khi bật nút AC, cuộn dây tạo lực hút nam châm để ép mâm ép vào puly, truyền mô-men xoắn từ động cơ vào trục lốc.
• Hệ thống van một chiều (Reed Valves): Gồm van hút và van xả. Chúng kiểm soát hướng đi của môi chất, đảm bảo gas chỉ đi vào khi piston lùi lại và chỉ đi ra khi piston nén tới.
• Vỏ và phớt chặn: Vỏ lốc thường làm bằng hợp kim nhôm chịu lực cao, bên trong có các phớt chặn (seal) để ngăn chặn rò rỉ gas lạnh và dầu bôi trơn ra ngoài môi trường.

Xem thêm: 6 Dấu hiệu lốc lạnh ô tô bị hỏng và bảng giá thay thế mới nhất 2026

Nguyên lý vận hành của lốc lạnh ô tô dựa trên cấu tạo cơ khí như thế nào?

Cấu tạo lốc lạnh ô tô được thiết kế để thực hiện một chu trình khép kín liên tục gồm 2 giai đoạn chính:

• Giai đoạn hút (Suction Stage): Khi trục lốc quay, piston di chuyển ra xa van hút. Áp suất trong xi-lanh giảm xuống thấp hơn áp suất ở dàn lạnh, khiến môi chất lạnh dạng khí bị hút vào trong buồng nén.
• Giai đoạn nén và xả (Compression & Discharge Stage): Piston đẩy ngược trở lại, nén thể tích khí gas xuống mức tối thiểu. Lúc này, áp suất và nhiệt độ gas tăng vọt. Khi áp suất đủ lớn, van xả mở ra, đẩy gas nóng áp suất cao tới dàn nóng để tỏa nhiệt.

Toàn bộ quy trình này diễn ra hàng nghìn lần mỗi phút. Vì vậy, cấu tạo giữa các chi tiết phải đạt độ khít gần như tuyệt đối để không làm tổn thất áp suất.

Có những loại lốc lạnh ô tô nào phổ biến trên thị trường hiện nay?

Tùy vào công nghệ của nhà sản xuất (Denso, Sanden, Valeo), cấu tạo lốc lạnh sẽ thay đổi để tối ưu hóa hiệu suất:

• Lốc lạnh kiểu Piston (Reciprocating): Loại phổ biến nhất, dùng piston chuyển động tới lui. Ưu điểm là bền, dễ sửa chữa nhưng thường gây rung nhẹ khi đóng ngắt.
• Lốc lạnh kiểu Đĩa quay (Swash Plate): Cấu tạo nhỏ gọn hơn, các piston được bố trí vòng quanh trục giúp lốc vận hành êm ái hơn ở tốc độ cao.
• Lốc lạnh xoắn ốc (Scroll): Không dùng piston, loại này dùng hai đĩa xoắn ốc lồng vào nhau để nén gas. Cấu tạo này cực kỳ êm và thường thấy trên các dòng xe hybrid hoặc xe điện đời mới.
• Lốc lạnh biến thiên (Variable Displacement): Có cấu tạo đĩa chéo thay đổi được độ nghiêng, giúp điều chỉnh công suất làm lạnh linh hoạt mà không cần đóng ngắt ly hợp liên tục, giúp tiết kiệm xăng tối đa.

Tại sao dầu lạnh đóng vai trò “sống còn” trong cấu tạo lốc lạnh?

Nếu piston là “cơ bắp” thì dầu lạnh chính là “máu” nuôi dưỡng lốc máy. Trong cấu tạo máy nén, dầu lạnh có 3 nhiệm vụ chính:

• Bôi trơn: Giảm ma sát cực lớn giữa piston và thành xi-lanh, ngăn ngừa tình trạng mài mòn và cháy lốc.
• Làm kín: Dầu lạnh điền đầy vào các khe hở siêu nhỏ giữa piston và van, giúp quá trình nén đạt áp suất tối đa.
• Giải nhiệt: Hỗ trợ tản nhiệt cho các bộ phận cơ khí chuyển động bên trong thân lốc.
• Lưu ý từ 1CAR GARA: Mỗi loại lốc lạnh (PAG 46, PAG 100…) yêu cầu một loại dầu có độ nhớt khác nhau. Việc nạp sai loại dầu sẽ làm hỏng cấu tạo bề mặt piston, gây bó cứng lốc ngay lập tức.

Những hư hỏng thường gặp liên quan đến cấu tạo lốc lạnh là gì?

Qua quá trình sửa chữa thực tế tại 1CAR GARA, các lỗi cấu tạo thường gặp bao gồm:

• Cháy cuộn từ: Do hệ thống điện quá tải hoặc ma sát mâm ép quá lớn sinh nhiệt làm hỏng cuộn dây điện từ.
• Hỏng vòng bi đầu lốc: Vòng bi bị khô mỡ hoặc lọt nước gây tiếng kêu “rè rè” khi động cơ nổ.
• Hở phớt đầu lốc: Phớt cao su bị lão hóa dẫn đến rò rỉ gas và dầu lạnh, làm giảm hiệu suất làm mát.
• Gãy lá van: Các lá van một chiều bị mỏi hoặc bị va đập do nạp gas lỏng quá mức, khiến lốc không còn khả năng nén áp suất.
• Mòn Piston: Do thiếu dầu bôi trơn lâu ngày, tạo ra các vết xước lớn trên thành xi-lanh khiến lốc bị “đổ hơi”.

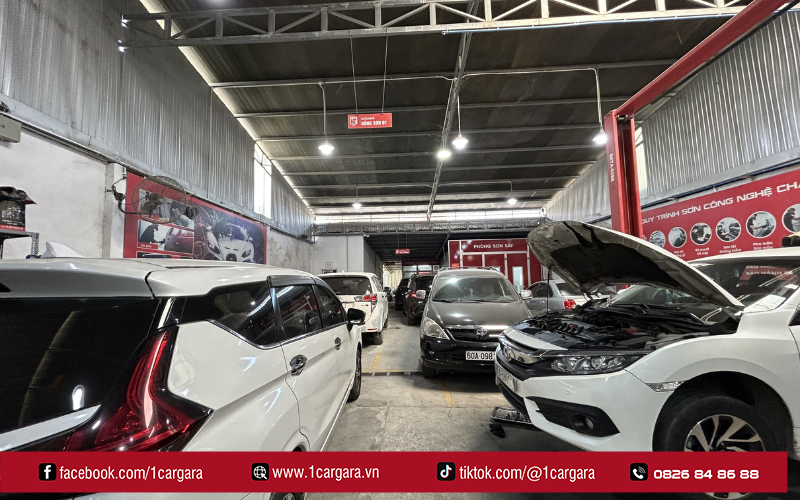

Tại sao bạn nên kiểm tra và bảo dưỡng cấu tạo lốc lạnh tại 1CAR GARA?

Chúng tôi không chỉ sửa chữa, chúng tôi am hiểu kỹ thuật sâu rộng để bảo vệ tài sản của bạn:

• Đội ngũ chuyên gia: Kỹ thuật viên hiểu rõ sơ đồ cấu tạo lốc lạnh của mọi dòng xe, từ xe phổ thông đến xe sang.
• Thiết bị hiện đại: Sử dụng máy đo áp suất và nội soi chuyên dụng để kiểm tra tình trạng dầu bên trong lốc mà không cần tháo rời.
• Linh kiện chuẩn xác: Chỉ thay thế các chi tiết (vòng bi, mâm ép, phớt) đạt tiêu chuẩn OEM, đảm bảo độ bền tương đương linh kiện nguyên bản.
• Quy trình minh bạch: Khách hàng được tư vấn về cấu tạo và nguyên nhân hỏng hóc một cách trực quan, tránh việc thay thế lốc lạnh lãng phí khi còn có thể sửa chữa.

Xem thêm chi tiết: 5 Nguyên nhân lốc lạnh ô tô kêu và cách xử lý triệt để tiết kiệm nhất

FAQ – Câu hỏi thường gặp về cấu tạo lốc lạnh ô tô

Hỏi: Có thể tự thay dầu lạnh tại nhà không?

Đáp: Rất khó. Việc thay dầu lạnh yêu cầu phải rút sạch gas bằng máy chuyên dụng và nạp dầu đúng định lượng (ml) theo thông số kỹ thuật. Nạp thừa hoặc thiếu dầu đều làm hỏng cấu tạo lốc.

Hỏi: Lốc lạnh kêu to có phải là do cấu tạo bên trong bị hỏng?

Đáp: Có thể. Nếu kêu khi bật AC thì thường do piston mòn hoặc thiếu dầu. Nếu kêu cả khi tắt AC thì thường do vòng bi đầu lốc bị hỏng.

Hỏi: Tại sao lốc lạnh xe Hybrid/Xe điện có cấu tạo khác xe xăng?

Đáp: Xe điện dùng lốc chạy bằng motor điện cao áp tích hợp sẵn bên trong vỏ lốc, thay vì dùng puly kéo bởi dây curoa từ động cơ đốt trong.

Hiểu về cấu tạo để bảo vệ “trái tim” điều hòa

Nắm rõ cấu tạo lốc lạnh ô tô giúp chủ xe chủ động hơn trong việc bảo trì và nhận diện hư hỏng. Một hệ thống máy nén sạch sẽ, đủ dầu bôi trơn sẽ mang lại không gian mát lạnh và sự bền bỉ cho chiếc xe của bạn.

Bạn đang nghi ngờ lốc lạnh xe mình có tiếng động lạ hay không hít mâm ép? Hãy ghé ngay 1CAR GARA để được kiểm tra cấu tạo và hiệu suất máy nén bằng công nghệ mới nhất 2026. Chúng tôi cam kết chẩn đoán chính xác và bảo hành dài hạn cho mọi dịch vụ điện lạnh. 1CAR GARA – Chuyên nghiệp từ cấu tạo, tận tâm trong dịch vụ!

---
