5 Bước cách lắp cảm biến lùi ô tô chuẩn kỹ thuật tại nhà

Cách lắp cảm biến lùi ô tô cơ bản gồm 5 bước chính: xác định vị trí & khoan lỗ trên cản sau, gắn mắt cảm biến, kết nối nguồn điện vào đèn lùi (Signal Reverse Light), đi dây tín hiệu về bộ điều khiển (ECU) và đấu nối màn hình/chuông báo. Việc tự lắp đặt hoàn toàn khả thi nếu bạn nắm vững sơ đồ mạch điện lùi và sử dụng đúng bộ dụng cụ kỹ thuật.

Tóm tắt nội dung chính

• Cảm Biến Lùi Là Gì & Nguyên Lý: Thiết bị đo khoảng cách bằng sóng siêu âm, cảnh báo va chạm qua âm thanh và màn hình khi gài số R.
• Dụng Cụ Cần Chuẩn Bị: Bộ cảm biến, máy khoan & mũi khoét 22mm, thước đo, bút thử điện 12V và bộ tháo nẹp nhựa.
• Quy Trình 5 Bước Lắp Đặt: Đo chia khoảng cách -> Khoan cản sau -> Đấu điện nguồn đèn lùi -> Đi dây lên táp-lô -> Cố định ECU & màn hình.
• Cách Kiểm Tra Sau Lắp: Gài số R, dùng vật cản di chuyển quanh cản sau để test độ nhạy âm thanh và khoảng cách hiển thị.
• Có Nên Tự Lắp Tại Nhà?: Tự lắp giúp tiết kiệm chi phí; ra gara giúp thi công nhanh, chuẩn thẩm mỹ, an toàn điện và có bảo hành.
• Khắc Phục Lỗi Thường Gặp: Xử lý còi kêu liên tục (do gắn ngược chiều/kẹt lỗ), màn hình không sáng (sai dây nguồn) và bỏ sót điểm mù.
• Giải Đáp FAQ: Phân biệt bộ 4 mắt / 8 mắt, cam kết không ảnh hưởng điện xe và cách bảo dưỡng khi đi mưa bùn.

Cảm biến lùi ô tô là gì và hoạt động như thế nào?

Cảm biến lùi ô tô (Reverse Parking Sensor) là thiết bị hỗ trợ người lái phát hiện các vật cản phía sau xe khi gài số lùi (R). Thiết bị này phát ra sóng siêu âm để đo khoảng cách từ cản sau đến vật cản, sau đó phát âm thanh cảnh báo (tiếng “píp” với tần số tăng dần) hoặc hiển thị khoảng cách bằng mét trên màn hình LCD/LED.

Nguyên lý hoạt động dựa trên thời gian sóng siêu âm phát ra, va chạm vật cản và phản hồi ngược lại mắt cảm biến. Bộ vi xử lý trung tâm (ECU) sẽ tính toán chính xác khoảng cách và đưa ra tín hiệu cảnh báo trực quan cho tài xế.

Mắt cảm biến -> Phát sóng siêu âm -> Gặp vật cản -> Phản hồi về ECU -> Cảnh báo âm thanh/Màn hình

Xem thêm: Top 3 lý do lắp mắt cảm biến lùi ô tô giúp bạn xóa sổ mọi điểm mù khi đỗ xe

Cần chuẩn bị những dụng cụ giết thời gian nào trước khi lắp?

Chuẩn bị đầy đủ trang thiết bị giúp quá trình lắp đặt diễn ra chính xác, an toàn cho hệ thống điện nguyên bản của xe và tiết kiệm thời gian.

• Bộ cảm biến lùi: Bao gồm 2, 4 hoặc 8 mắt cảm biến, bộ điều khiển trung tâm (ECU), màn hình hiển thị hoặc chuông báo, và dây nối.
• Mũi khoan lỗ chuyên dụng: Thường được tặng kèm trong hộp sản phẩm (đường kính phổ biến là 22mm).
• Máy khoan cầm tay: Dùng để tạo lỗ cản sau.
• Thước dây & Băng dính giấy: Đo khoảng cách chính xác và dán bảo vệ lớp sơn cản xe khi khoan.
• Dụng cụ điện: Bút thử điện 12V, kìm tuốt dây, băng keo điện cách nhiệt, ống gen co nhiệt.
• Bộ tháo nhựa (Trim Removal Tool): Hỗ trợ cậy nẹp trang trí, cản sau hoặc lót cốp mà không làm gãy lẫy nhựa.

Mẹo kỹ thuật: Nên chọn vị trí thi công ở nơi có đủ ánh sáng, bề mặt phẳng và tắt hoàn toàn động cơ xe, rút chìa khóa trước khi thực hiện đấu nối điện.

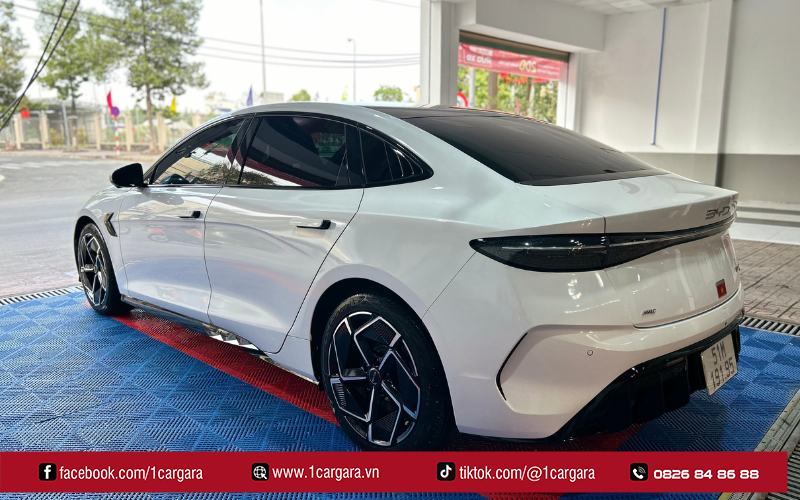

Cách lắp cảm biến lùi ô tô chuẩn 5 bước như thế nào?

Quy trình lắp đặt cảm biến lùi đòi hỏi tính tỉ mỉ trong khâu đo đạc và sự chính xác khi can thiệp vào nguồn điện đèn lùi.

Bước 1: Đo Đạc Và Đánh Dấu Vị Trí Khoan Lỗ

Khoảng cách tiêu chuẩn giữa các mắt cảm biến quyết định độ phủ sóng và khả năng xóa điểm mù.

• Độ cao lý tưởng từ mặt đất lên cản sau là 50 cm – 70 cm. Nếu quá thấp, cảm biến sẽ quét trúng mặt đường; nếu quá cao, sẽ bỏ sót các vật cản thấp.
• Khoảng cách giữa các mắt cảm biến nên chia đều từ 30 cm – 40 cm.
• Dùng băng dính giấy dán lên khu vực dự định khoan, dùng thước đo và bút đánh dấu chính xác điểm tâm.

Bước 2: Khoan Lỗ Trên Cản Sau Để Gắn Mắt Cảm Biến

Sử dụng mũi khoan khoét lỗ (Hole Saw) đi kèm bộ sản phẩm lắp vào máy khoan cầm tay.

• Đặt mũi khoan vuông góc 90૦ với bề mặt cản xe tại vị trí đã đánh dấu.
• Khoan với tốc độ chậm và đều tay để vết cắt gọn gàng, không làm nứt lớp sơn xung quanh.
• Nhét mắt cảm biến từ ngoài vào trong. Lưu ý quan trọng: Quan sát mũi tên chỉ hướng “UP” trên lưng mắt cảm biến để quay đúng chiều lên trên.

Bước 3: Đấu Nối Nguồn Điện Vào Đèn Lùi Ô Tô

Bộ cảm biến lùi chỉ hoạt động khi bạn gài số R. Vì vậy, nguồn nuôi bộ ECU phải lấy từ dây điện của đèn lùi.

• Mở cốp sau, tháo lớp nỉ bảo vệ để truy cập vào cụm đuôi đèn lùi.
• Dùng bút thử điện 12V: Bật chìa khóa xe (không nổ máy), gài số R và tìm dây điện có dòng điện chạy qua (đèn thử sáng).
• Nối dây đỏ (Dương +) của ECU vào dây nguồn dương của đèn lùi.
• Nối dây đen (Âm -/GND) của ECU vào vỏ xe (bắt vào ốc kim loại) hoặc dây âm của đèn lùi.

Bước 4: Đi Dây Tín Hiệu Lên Khoang Lái

Dây tín hiệu kết nối từ bộ điều khiển ECU (đặt ở cốp sau) lên màn hình hiển thị (đặt ở táp-lô hoặc gương chiếu hậu).

• Luồn dây cẩn thận dưới các nẹp bước chân hoặc trần xe bằng dụng cụ luồn dây chuyên dụng.
• Tránh đi dây gần các bộ phận chuyển động hoặc khu vực sinh nhiệt cao.
• Đảm bảo dây được giấu kín dưới lớp thảm nỉ để mang lại tính thẩm mỹ cao cho khoang nội thất.

Bước 5: Cố Định Bộ Trung Tâm ECU Và Cài Đặt Màn Hình

• Dùng keo 3M hai mặt đi kèm để cố định hộp ECU vào vị trí khô ráo bên trong vách cốp xe.
• Cắm đúng thứ tự jack cắm các mắt cảm biến vào hộp ECU (thường ký hiệu A, B, C, D từ trái sang phải).
• Dán màn hình hiển thị lên góc táp-lô gần cột A hoặc vị trí dễ quan sát nhất khi lùi xe.

Làm thế nào để kiểm tra cảm biến lùi sau khi lắp?

Sau khi hoàn tất đấu nối, bạn cần thực hiện bài kiểm tra thực tế trước khi hoàn thiện lại nội thất xe:

1. Bật chìa khóa điện (chế độ ON), kéo phanh tay và gài số R.
2. Kiểm tra màn hình: Màn hình cảm biến sẽ sáng lên và phát tín hiệu bíp ngắn khởi động.
3. Thử nghiệm vật cản: Nhờ một người cầm tấm bìa carton đi lại phía sau xe tại các vị trí: góc trái, chính giữa, góc phải.
4. Xác nhận khoảng cách: Quan sát xem khoảng cách hiển thị trên màn hình có khớp với thực tế không (ví dụ: 1.5m, 1.0m, 0.5m, 0.3m) và tiếng còi báo có tăng nhịp độ khi lại gần hay không.

Nếu cảm biến phát tiếng kêu liên tục dù không có vật cản, hãy kiểm tra xem mắt cảm biến có bị lắp ngược chiều, bị ép quá chặt vào cản xe hay bị chĩa xuống mặt đường không.

Có nên tự lắp cảm biến lùi ô tô tại nhà không?

Việc tự lắp cảm biến lùi mang lại cảm giác trải nghiệm thú vị và tiết kiệm chi phí thi công. Tuy nhiên, bạn nên cân nhắc ưu và nhược điểm:

Tiêu Chí	Tự Lắp Tại Nhà	Lắp Tại Garage Chuyên Nghiệp
Chi phí	Chỉ tốn tiền mua bộ thiết bị	Chi phí bao gồm thiết bị + công lắp
Thời gian	2 – 4 tiếng (nếu chưa quen)	45 – 60 phút
Rủi ro	Có thể khoan sai lệch, chập cháy điện	Được bảo hành kỹ thuật & thẩm mỹ
Dụng cụ	Tự trang bị máy khoan, bút thử điện	Đầy đủ máy móc chuyên dụng

Nếu bạn tự tin về kỹ năng tháo lắp nội thất và xử lý mạch điện cơ bản, tự thi công là lựa chọn hoàn toàn phù hợp. Ngược lại, nếu xe còn bảo hành hãng hoặc bạn không có đủ dụng cụ, hãy mang xe đến các trung tâm chăm sóc ô tô uy tín.

Những lỗi thường gặp khi lắp cảm biến lùi là gì?

Trong quá trình thi công, một số sơ suất nhỏ có thể làm hệ thống hoạt động không chính xác. Dưới đây là các lỗi phổ biến và cách khắc phục:

Cảm Biến Kêu “Píp” Liên Tục Dù Phía Sau Trống Trãi

• Nguyên nhân: Mắt cảm biến bị lắp ngược chiều (hướng xuống đất) khiến sóng siêu âm quét trúng mặt đường, hoặc lỗ khoan quá chật nén chặt vào thân mắt cảm biến.
• Cách xử lý: Xoay lại mắt cảm biến sao cho chữ “UP” quay lên trên. Nếu do lỗ quá chật, dùng dũa mở rộng nhẹ mép lỗ khoan.

Màn Hình Không Sáng Khi Gài Số Lùi

• Nguyên nhân: Đấu sai dây nguồn, mối nối điện bị hở hoặc cầu chì đèn lùi bị đứt.
• Cách xử lý: Dùng bút thử điện kiểm tra xem dây nguồn đỏ đã có điện 12V khi gài số R chưa. Kiểm tra điểm tiếp đất (dây đen) đã bắt chắc chắn vào sườn xe chưa.

Cảm Biến Không Nhận Diện Được Vật Cản Ở Hai Góc

• Nguyên nhân: Vị trí mắt ngoài cùng đặt quá xa về phía trung tâm hoặc góc chiếu bị lệch.
• Cách xử lý: Đo đạc lại khoảng cách phân bổ đều trên toàn bộ chiều rộng cản sau.

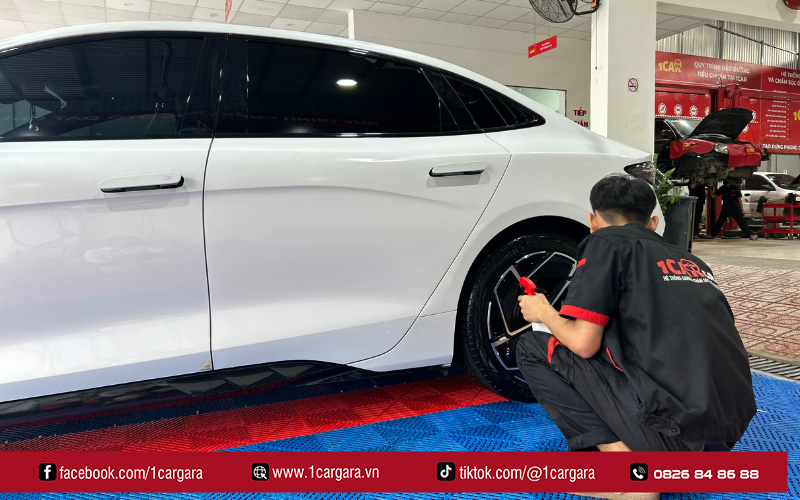

Các câu hỏi thường gặp về lắp cảm biến lùi ô tô (FAQ)

Cảm biến lùi loại 4 mắt và 8 mắt khác nhau thế nào?

Loại 4 mắt chỉ lắp ở cản sau để hỗ trợ lùi xe. Loại 8 mắt bao gồm 4 mắt cản sau và 4 mắt cản trước, giúp hỗ trợ canh tiến và lùi trong không gian hẹp.

Lắp cảm biến lùi có ảnh hưởng đến hệ thống điện nguyên bản của xe không?

Nếu đấu nối đúng kỹ thuật (lấy nguồn từ dây đèn lùi và dùng cọc nối/băng keo cách điện tốt), hệ thống hoàn toàn độc lập và không ảnh hưởng đến bảo hành điện của xe.

Cảm biến lùi có hoạt động tốt khi trời mưa không?

Mắt cảm biến đạt chuẩn kháng nước IP67/IP68 vẫn hoạt động tốt dưới mưa. Tuy nhiên, nếu bùn đất bám dày đặc che phủ bề mặt mắt cảm biến, bạn cần lau sạch để thiết bị nhận diện chính xác.

Xem thêm chi tiết: Giá mắt camera lùi ô tô bao nhiêu? Bảng giá mới nhất 2026 & 5 lưu ý chọn mua

Lời kết

Lắp đặt cảm biến lùi ô tô đúng kỹ thuật không chỉ bảo vệ xế yêu khỏi những va chạm không đáng có mà còn mang lại sự an tâm tuyệt đối mỗi khi lùi xe vào bãi đỗ. Hy vọng hướng dẫn chi tiết trên đây giúp bạn thực hiện thành công quy trình thi công ngay tại nhà!

---
